中端优化：符号执行

Intro

简介

符号执行是一种经典的路径敏感（path-sensitive）分析方法。它的核心思想是：用符号变量（而不是具体的数值）来代表输入，枚举并分析程序的每一条可能执行路径。主要用途包括：

查找程序中的bug（如除零、越界等错误）
软件测试（自动生成测试用例，覆盖不同路径）
其他静态分析相关任务

基本原理

每个输入变量都会被关联为一个符号。
比如，int i 这个输入变量会被用符号 $\alpha_i$ 来表示。这样，后续所有对 i 的操作都用 $\alpha_i$ 代替。
程序中的每条语句都会基于这些符号变量生成公式。
例如，i * 2 + 5 经过符号化后变成 $2 \times \alpha_i + 5$ 。这样，程序的计算就变成了对符号表达式的操作。
程序的每一条执行路径都会对应一个路径约束（path constraint）。
比如，遇到 if (i < 10) 这样的分支时，符号执行会把路径分成两条：
- 路径1： $\alpha_i < 10$
- 路径2： $\alpha_i \geq 10$

每条路径上的条件都会被记录下来，形成路径约束。后续可以用这些约束来分析程序的行为、生成测试用例或发现潜在的bug。

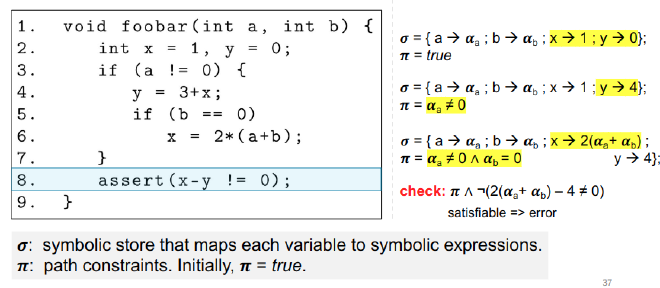

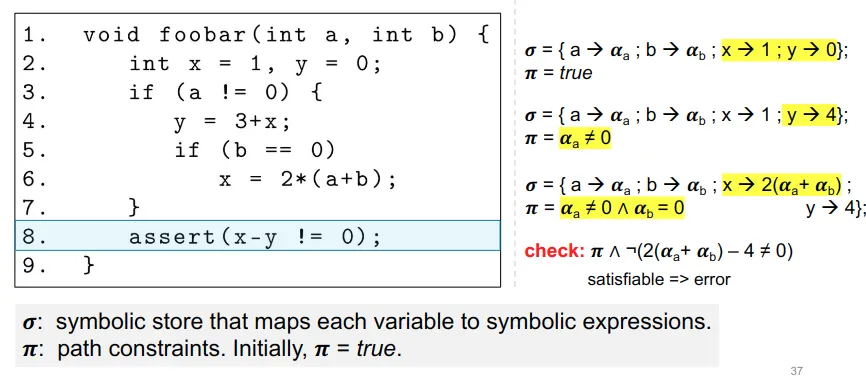

沿着程序的某条路径（这里是每个if都为true的路径），用符号表达式和路径约束来跟踪变量的值和条件。
在断言处，检查是否存在输入能导致断言失败。
如果存在这样的输入（satisfiable），就说明程序有bug（error）。

局限性（Scalability）

Path Explosion（路径爆炸）：
程序中的分支和循环会导致路径数量呈指数级增长，分析所有路径变得非常困难。
External Calls（外部调用）：
程序调用外部库或系统函数时，符号执行难以准确建模这些外部行为，影响分析的完整性。
Constraint Solving（约束求解）：
路径约束可能非常复杂，导致约束求解器难以在合理时间内给出答案。

优化手段（Optimizations）

Path/State Merging（路径/状态合并）：
将具有相似状态的路径合并，减少需要单独分析的路径数量。
Induction for Loops（循环归纳）：
对循环结构进行归纳总结，避免对每一次循环迭代都单独分析。
Concolic Execution（混合符号执行）：
结合具体执行和符号执行，提升分析效率和可扩展性。
Speculative Execution（推测执行）：
对某些路径进行推测性分析，提前发现潜在问题。
……

求解 Path Constraint

PL

这张图介绍了命题逻辑（Propositional Logic, PL）的基本语法构成。

命题逻辑的语法（Syntax of PL）
也就是命题逻辑中哪些是合法的表达式。
主要成分：
- (1) 真值符号（Truth Symbols, $\top$ ）：
  $\top$ 表示“真”（true）， $\bot$ 表示“假”（false）。
  这两者是最基本的原子命题（Atoms）。
- (2) 命题变量（Propositional Variables, $v$ ）：
  如 $p, q, r, \ldots$ ，每个变量可以为真或假，也是原子命题。
- (3) 字面量（Literals, $l$ ）：
  指原子命题或其否定（如 $p$ 或 $\neg p$ ）。
- (4) 公式（Formulas, $F$ $F$ ）：
  可以是字面量，也可以通过逻辑运算符递归构造更复杂的公式，包括：
  - $\neg F$ ：否定
  - $F_1 \lor F_2$ ：或
  - $F_1 \land F_2$ ：与
  - $F_1 \Rightarrow F_2$ ：蕴含
  - $F_1 \Leftrightarrow F_2$ ：等价

NNF

这张图介绍了**否定范式（Negation Normal Form, NNF）**的概念。

否定范式的定义
- 否定范式要求公式中**不能有蕴含（⇒）**等符号。
- 否定（¬）只能直接作用于命题变量，不能出现在更复杂的表达式外面。
例题：哪些公式是NNF？
- $(p \land q) \Rightarrow (p \lor \neg q)$ ：不是NNF，因为有蕴含符号。
- $\neg p \lor \neg q \lor p \lor \neg q$ ：是NNF，否定只出现在变量前面，没有蕴含。
- $\neg(p \land q) \lor p \lor \neg q$ ：不是NNF，因为有 $\neg$ 作用于括号里的合取，需要用德摩根律展开。
结论（定理）
- 命题逻辑中的任意公式都可以转换为等价的NNF。

可满足性与有效

solution（解）
一个公式 $F$ 的解，就是给每个命题变量分配真（ $\top$ ）或假（ $\bot$ ）的取值方式（记作 $I$ ），使得公式 $F$ 在这种取值下成立。
可满足（satisfiable）
如果存在某种取值方式 $I$ ，使得 $F$ 成立（ $I \models F$ ），那么 $F$ 是可满足的。
换句话说，只要有一种情况让公式为真，它就是可满足的。
有效（valid）
如果对所有可能的取值方式 $I$ ，公式 $F$ 都成立（ $I \models F$ ），那么 $F$ 是有效的。
也就是说，不管变量怎么取值，公式始终为真。
定理（可满足性与有效性的对偶性）
对于任意公式 $F$ ， $F$ 有效，当且仅当 $\neg F$ 不可满足。
也就是说， $F$ 总为真，等价于 $\neg F$ 没有任何解。

DNF

这张图介绍了析取范式（Disjunctive Normal Form, DNF）的概念。

定义
DNF是一种逻辑公式的标准形式，要求公式是合取项的析取。
也就是说，公式是若干个“字面量的合取”（即AND连接的原子或其否定）的“析取”（即OR连接）。
数学形式： $\bigvee_i \bigwedge_j l_{ij}$ ，即每一项是合取，所有项之间是析取。
例题：哪些公式是DNF？
- $(p \land q) \Rightarrow (p \lor \neg q)$ ：不是DNF，有蕴含。
- $\neg p \land \neg q \lor (p \land \neg q)$ ：是DNF，两个合取项的析取。
- $\neg(p \land q) \lor p \lor \neg q$ ：不是DNF， $\neg$ 不能直接作用于合取项。
- $\neg p \lor \neg q \lor p \lor \neg q$ ：是DNF，每一项都是字面量，之间是析取。
右侧红色提示
- “Size Explosion!”：将公式转换为DNF时，公式的长度可能会急剧膨胀，变得非常大。
定理
- 命题逻辑中的任意公式都可以转换为等价的DNF。

CNF

定义
CNF是一种逻辑公式的标准形式，要求公式是析取项的合取。
也就是说，公式是若干个“字面量的析取”（即OR连接的原子或其否定）的“合取”（即AND连接）。
数学形式： $\bigwedge_i \bigvee_j l_{ij}$ ，即每一项是析取，所有项之间是合取。
例题：哪些公式是CNF？
- $(p \land q) \Rightarrow (p \lor \neg q)$ ：不是CNF，有蕴含。
- $(\neg p \lor \neg q) \land (p \lor \neg q)$ ：是CNF，每一项都是字面量的析取，整体是合取。
- $\neg p \lor \neg q \lor p \lor \neg q$ ：是CNF，只有一个析取项，也符合CNF定义。
定理
- 命题逻辑中的任意公式都可以转换为等价的CNF。

Equisatisfiablility

。

定义
两个公式 $F_1$ 和 $F_2$ 是等可满足的（equisatisfiable），当且仅当：
$F_1$ 可满足 ⇔ $F_2$ 可满足。
也就是说，只要其中一个有解，另一个也有解；如果一个无解，另一个也无解。
注意
等可满足性 ≠ 等价（Equivalence）。
等价要求两个公式在所有赋值下的真假完全一致，而等可满足性只要求“有无解”一致，不要求解的具体内容一致。
定理
命题逻辑中的任意公式都可以高效地转换为等可满足的CNF公式，并且新公式的长度不会比原公式大太多（只差一个常数因子）。

Tseitin 转换

Tseitin变换（Tseitin Transformation），一种高效将任意命题逻辑公式转换为等可满足的CNF（合取范式）的方法。

左侧

给定一个复杂公式： $(r \Rightarrow p) \Rightarrow (\neg(q \land r) \Rightarrow p)$
用新的变量 $x_1, x_2, x_3, x_4, x_5$ 分别代表公式的各个子结构（如大公式、子公式、原子公式等）。

右侧

将原公式分解为一组等价关系，每个新变量等价于其对应的子公式：
- (x_1) 代表整个公式
- (x_2) 代表 (r \Rightarrow p)
- (x_3) 代表 (\neg(q \land r) \Rightarrow p)
- $x_4$ 代表 $\neg x_5$
- $x_5$ 代表 $q \land r$
然后写出所有这些等价关系的合取：
- $x_1 \land (x_1 \Leftrightarrow (x_2 \Rightarrow x_3))$
- $x_2 \Leftrightarrow (r \Rightarrow p)$
- $x_3 \Leftrightarrow (x_4 \Rightarrow p)$
- $x_4 \Leftrightarrow \neg x_5$
- $x_5 \Leftrightarrow (q \land r)$

作用

这样做的好处是：每个子公式只用一个新变量表示，避免了直接展开时公式长度的指数级膨胀（size explosion）。
最终得到的公式与原公式等可满足（equisatisfiable），但不一定等价。
这种方法可以高效地将任意公式转换为CNF，便于SAT求解器处理。

总结

Tseitin变换通过为每个子公式引入新变量，把复杂公式分解为一组简单的等价关系，从而高效地得到等可满足的CNF表达式。

SAT 求解

SAT求解器（SAT Solver），一种用于解决命题逻辑问题的工具。

这张图介绍了SAT问题（可满足性问题）及其最朴素的解法。

SAT问题
SAT（Satisfiability）问题是判断一个命题逻辑公式 ( F ) 是否可满足——也就是说，是否存在一种变量赋值，使得公式为真。
朴素方法（Naïve method）
最直接的办法是：
- 枚举所有变量的可能取值（真/假），
- 列出真值表（truth table），
- 检查是否有一行让公式为真。但如果有 $n$ 个变量，真值表就有 $2^n$ 行，规模随变量数指数增长，不可扩展（not scalable）。
真值表
- 表格列出了 $p, q, r$ 的所有可能取值，以及各个子公式和最终公式 $(r \Rightarrow p) \Rightarrow (\neg(q \land r) \Rightarrow p)$ 的真假。
- 红色部分是最终公式的值，只要有一行为真，公式就是可满足的。

DPLL

目标：找到一个变量赋值，使输入公式为真（可满足）。
步骤：
1. 选择一个变量 $p$ ，给它赋值为真或假。
2. 把这个赋值传播到公式中，简化公式。
3. 重复这个过程，直到公式被完全简化（为真或为假）。

DPLL伪代码

bool DPLL(F, I) {
    if (F == false) return UNSAT;   // 如果公式为假，返回不可满足
    if (F == true) return SAT;      // 如果公式为真，返回可满足

    p = choose(F);                  // 选择一个变量p
    bool ret = DPLL(F[p→true], I[p→true]); // 尝试p为真
    if (ret == SAT) return SAT;     // 如果可满足，直接返回

    return DPLL(F[p→false], I[p→false]);   // 否则尝试p为假
}

递归地尝试每个变量的两种取值（真/假），每次都把赋值带入公式，继续简化和判断。
如果某条路径上公式变为真，说明找到了可满足的赋值；如果所有路径都失败，说明不可满足。

一个简化

原始公式
&& (p \lor q \lor \neg r) \land (p \lor q \lor r) \land (p \lor \neg q) \land \neg p && 这是一个合取范式（CNF）公式。
消元简化
- 通过消去 $r$ 和 $\neg r$ （即分辨率规则），可以把前两项合并成一项： $(p \lor q)$
- 于是公式变成： $(p \lor q) \land (p \lor \neg q) \land \neg p$
继续简化
- 由于有 $\neg p$ ，可以把 $p$ 视为假，剩下的两项分别变成 $q$ 和 $\neg q$ 。
- 于是公式变成： $q \land \neg q$
- 这等价于 $p \land \neg p$ ，即“自相矛盾”。
结论
- 公式为假（False），不可满足（Unsatisfiable）。

右下角定理（分辨率规则）

如果有两个子句分别包含 $c$ 和 $\neg c$ ，可以把它们合并成一个不含 $c$ 的新子句。
这是DPLL和分辨率法的核心推理步骤。

总结
这张图说明了如何通过DPLL或分辨率法一步步简化公式，最终发现公式不可满足（即没有任何变量赋值能让公式为真）。

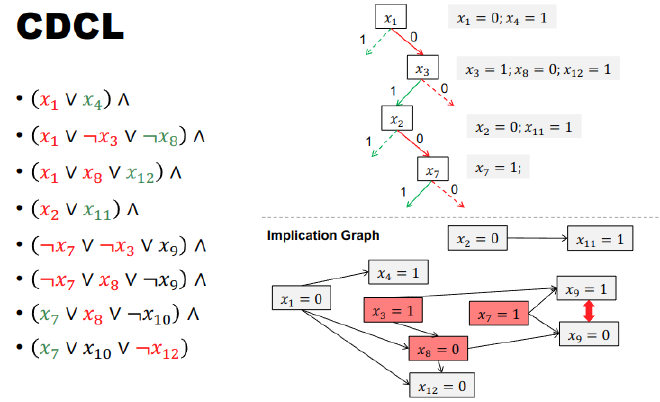

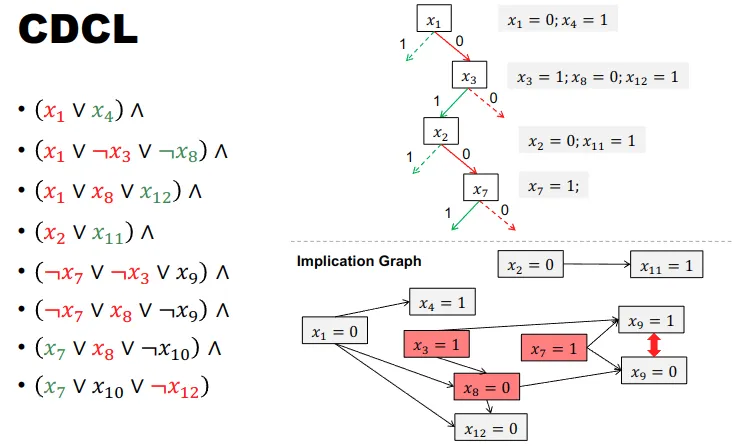

CDCL

CDCL（Conflict-Driven Clause Learning，冲突驱动子句学习）是现代SAT求解器中最核心的算法之一，是对DPLL算法的重大改进。它能高效地解决大规模的可满足性（SAT）问题。

CDCL的基本思想

分支赋值（Decision）
选择一个变量赋值（如 $x_1 = 0$ ），并据此推理出更多变量的取值（传播）。
传播（Propagation）
根据当前赋值和公式中的子句，自动推出其他变量的取值（单位传播）。
冲突检测（Conflict Detection）
如果某个变量被推出既为真又为假（如 $x_9 = 1$ 和 $x_9 = 0$ ），就发生了冲突。

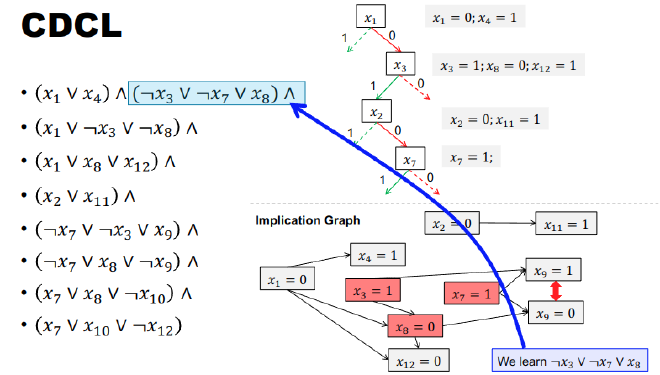

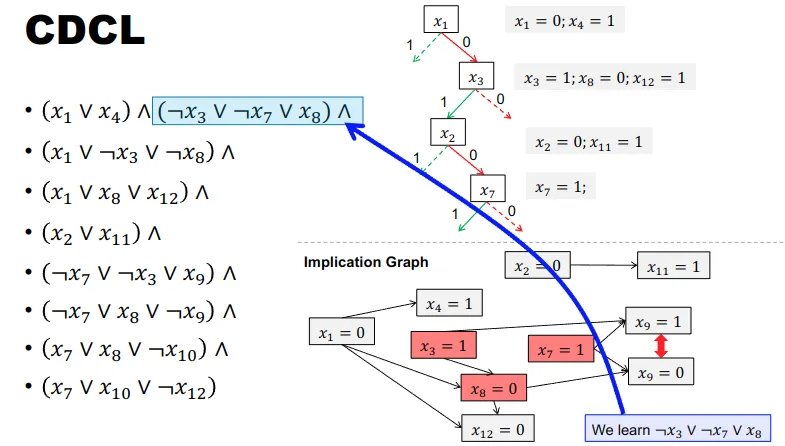

冲突分析与学习（Conflict Analysis & Clause Learning）
通过分析冲突的原因，生成一个新的“学习子句”，防止以后重复犯同样的错误。
回溯（Backjumping）
不是简单地回退一步，而是直接跳回导致冲突的根本原因处，继续搜索。
